POWER TEAM · 50 t
KettenbolzenpressenHTPP-50
50 t Presskraft bei 85 kg Gewicht. Vier Werkzeugsätze für Bolzendurchmesser von 19,3 bis 36,4 mm. Die kleinste Ausführung der HTPP-Serie bietet 250 mm Hub und 273 mm lichte Öffnung.
Abmessungen, Ausstattung und Werkzeugbereiche für Ihre technische Vorauswahl.
Produktabbildung der HTPP-Serie; Ausführung je nach Modell.
Technische Daten im Vergleich
PDF ↓| Abmessungen, Ausstattung und Werkzeugbereiche für Ihre technische Vorauswahl. | HTPP-50 |
|---|---|
| Presskraft [t] | 50 |
| Hub [mm] | 250 |
| Betriebsdruck [bar] | 700 |
| Wirksame Kolbenfläche [cm²] | 70,88 |
| Ölvolumen [cm³] | 1.772 |

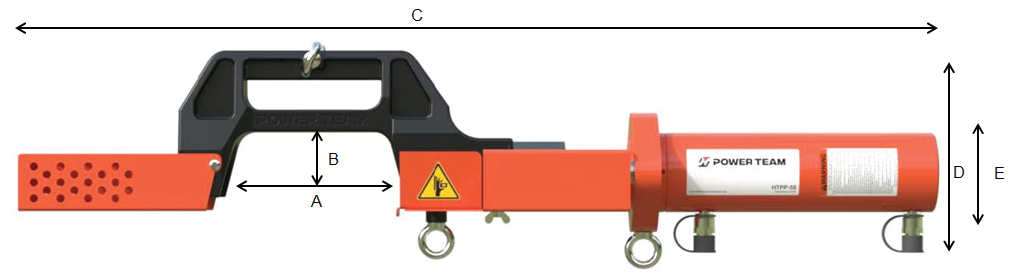

| A · Lichte Öffnung [mm] | 273 |
| B · Ausladung [mm] | 65 |
| C · Gesamtlänge [mm] | 1.400 |
| D · Gesamthöhe [mm] | 320 |
| E · Gesamtbreite [mm] | 270 |
| Werkzeugsätze | 4 |
| Gewicht [kg] | 85 |
Quelle: Power Team HTPP-Produktinformation, Vorlage PT_HTPP_0726_US. Technische Änderungen vorbehalten.
Werkzeugsätze und Bolzendurchmesser
Die Bereiche von Satz 1 und 2 bei HTPP-50 und HTPP-100 überschneiden sich laut Vorlage. WSD prüft den geeigneten Satz für Ihre Anwendung.
| Satz | Bolzendurchmesser [mm] |
|---|---|
| 1 | 19,3–23,7 |
| 2 | 23–30,1 |
| 3 | 30,1–33,2 |
| 4 | 33,2–36,4 |
Eignung, Aufstellung und Werkzeuge vor dem Einsatz prüfen. Bedienungsanleitung und Vorgaben des Maschinen- bzw. Kettenherstellers beachten. Bedienung durch eingewiesenes Personal.
Kettentypen ↗VOM WERKZEUG ZUM SYSTEM
Alles, was zusammen arbeiten muss.
Die Presse ist der Anfang. WSD stimmt die Hydraulik und das Zubehör auf Ihre Anwendung ab.
Das HTPP-Herstellerpaket
- Hydraulikzylinder und Pressenrahmen
- Standard-Werkzeugsätze je nach Modell
- Flachzylinder und Distanzstücke
- Aufbewahrungskoffer
Ihr abgestimmtes WSD-Set
- Geeignete Pumpe für doppeltwirkende Zylinder
- Passende Schläuche und Kupplungen
- Manometer zur Druckanzeige
- Transportkiste und Werkzeugausstattung nach Absprache
Pumpe und Schläuche gehören nicht zum HTPP-Standardlieferumfang. WSD stellt sie passend zum gewünschten Set zusammen.
Power Team Pumpen, Schläuche & Zubehör↗FAQ
Gut zu wissen. Klar beantwortet.
01Welche Kettenbolzenpresse passt zu meiner Maschine?
Entscheidend sind Bolzendurchmesser, Bolzenlänge, Kettengeometrie, Platzverhältnisse und erforderliche Presskraft. Senden Sie WSD den Maschinentyp sowie Fotos und Maße. Allein das Maschinengewicht reicht für eine Auswahl nicht aus.
02Sind Pumpe und Schläuche enthalten?
Im HTPP-Herstellerpaket sind Pumpe und Schläuche nicht enthalten. WSD kann die Presse als abgestimmtes Set mit geeigneter Pumpe, Schläuchen, Kupplungen, Manometer und Transportausstattung anbieten.
03Welche Pumpe wird benötigt?
Benötigt wird eine geeignete Hydraulikpumpe für doppeltwirkende Zylinder. Betriebsdruck, Ventilfunktion, Ölmenge, Schläuche und Kupplungen müssen zum jeweiligen HTPP-Modell passen. WSD unterstützt bei der Abstimmung.
Kontakt
Ihre Maschine. Unsere nächste Aufgabe.
Schicken Sie uns Ihren Einsatzfall. Mit Fotos, Bolzenmaßen oder einer Zeichnung können wir gezielter beraten.
