POWER TEAM
HTPP-50
Kompakt. Mobil.
50t
- Hub
- 250 mm
- Gewicht
- 85 kg
- Bolzendurchmesser
- 19,3–36,4 mm
POWER TEAM · HTPP-SERIE
KettenbolzenpressenStarke Ketten. Kontrollierte Kraft.
Kettenbolzen aus- und einpressen – direkt an der Maschine oder in der Werkstatt. Entdecken Sie die Power Team HTPP-Serie mit 50, 100 und 150 Tonnen Presskraft. Kaufen oder mieten bei WSD.
Modelle vergleichen ↓WSD
Ihr Vertriebs- und ServicepartnerVerkauf & Vermietung europaweit
HTPP / 50 · 100 · 150700 BAR

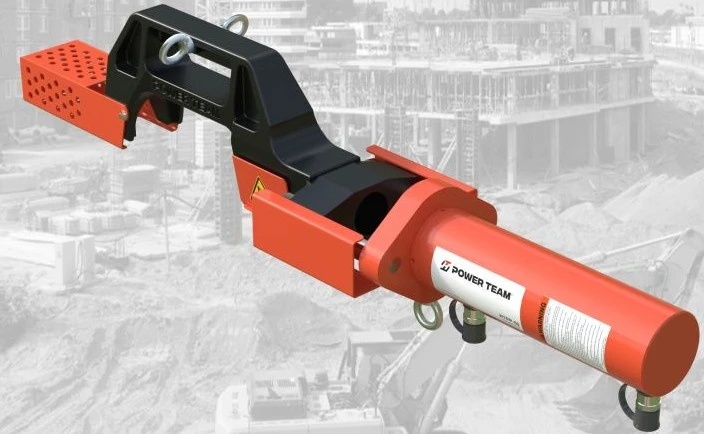

Produktabbildung der HTPP-Serie; Ausführung je nach Modell.
50–150tPresskraft
700barBetriebsdruck
3Modelle
FÜR DIE MASCHINEN, AUF DIE ES ANKOMMT
RaupenbaggerPlanierraupenSteinbrücheBaumaschinenservice
DREI GRÖSSEN. EIN SYSTEM.
Die passende Kraft für Ihre Kette.
Bolzendurchmesser, Kettengeometrie und benötigte Presskraft entscheiden. Vergleichen Sie die HTPP-Modelle und lassen Sie die konkrete Ausführung von WSD prüfen.
POWER TEAMAuch zur Miete
HTPP-100
Die vielseitige Mitte.
100t
- Hub
- 350 mm
- Gewicht
- 205 kg
- Bolzendurchmesser
- 19,3–60,2 mm
POWER TEAM
HTPP-150
Kraft für große Aufgaben.
150t
- Hub
- 350 mm
- Gewicht
- 372 kg
- Bolzendurchmesser
- 22–70 mm
Technische Daten im Vergleich
PDF ↓| Abmessungen, Ausstattung und Werkzeugbereiche für Ihre technische Vorauswahl. | HTPP-50 | HTPP-100 | HTPP-150 |
|---|---|---|---|
| Presskraft [t] | 50 | 100 | 150 |
| Hub [mm] | 250 | 350 | 350 |
| Betriebsdruck [bar] | 700 | 700 | 700 |
| Wirksame Kolbenfläche [cm²] | 70,88 | 132,7 | 213,8 |
| Ölvolumen [cm³] | 1.772 | 4.645 | 7.484 |
| A · Lichte Öffnung [mm] | 273 | 345 | 420 |
| B · Ausladung [mm] | 65 | 85 | 100 |
| C · Gesamtlänge [mm] | 1.400 | 1.750 | 2.103 |
| D · Gesamthöhe [mm] | 320 | 435 | 533 |
| E · Gesamtbreite [mm] | 270 | 305 | 410 |
| Werkzeugsätze | 4 | 10 | 12 |
| Gewicht [kg] | 85 | 205 | 372 |
Quelle: Power Team HTPP-Produktinformation, Vorlage PT_HTPP_0726_US. Technische Änderungen vorbehalten.
KETTE, BOLZEN UND MASCHINE
Bolzendurchmesser nach Maschine und Kettenausführung
Konkrete Maßbeispiele für die erste Orientierung. Modellzusatz und Kettentyp gehören immer zum Wert – eine Angabe wie „D6“ allein reicht nicht.
Bolzendurchmesser & Fahrwerkstypen ansehen↗D4 · D5 · D6 · D8 · D9 · PC200
Diese Bezeichnungen gehören zu Caterpillar-Planierraupen. Schon D6H und D6N haben in den aufgeführten SALT-Beispielen unterschiedliche Bolzendurchmesser. Auch LGP (geringer Bodendruck), HD-Ausführung und eine zusätzliche Bolzensicherung wie PPR müssen bei der Laufwerksprüfung berücksichtigt werden. Eine Maschinenbaureihe ist keine eindeutige Kettenteilenummer.
Caterpillar / CatHitachiLiebherrKomatsuVolvo CE
VOM WERKZEUG ZUM SYSTEM
Alles, was zusammen arbeiten muss.
Die Presse ist der Anfang. WSD stimmt die Hydraulik und das Zubehör auf Ihre Anwendung ab.
01 / HTPP SYSTEM
01

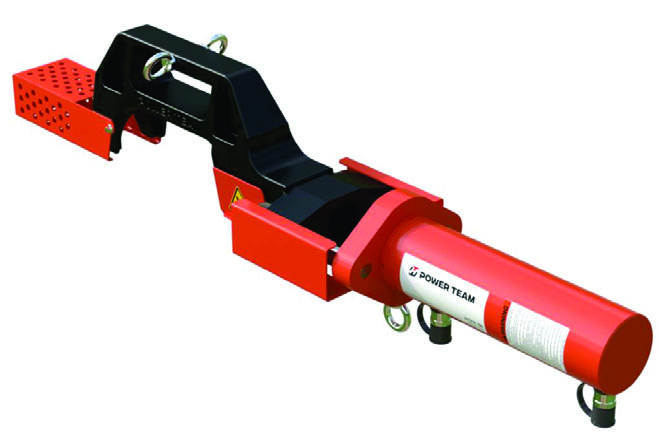

Das HTPP-Herstellerpaket
- Hydraulikzylinder und Pressenrahmen
- Standard-Werkzeugsätze je nach Modell
- Flachzylinder und Distanzstücke
- Aufbewahrungskoffer
02
Ihr abgestimmtes WSD-Set
- Geeignete Pumpe für doppeltwirkende Zylinder
- Passende Schläuche und Kupplungen
- Manometer zur Druckanzeige
- Transportkiste und Werkzeugausstattung nach Absprache
Pumpe und Schläuche gehören nicht zum HTPP-Standardlieferumfang. WSD stellt sie passend zum gewünschten Set zusammen.
Power Team Pumpen, Schläuche & Zubehör↗KAUFEN ODER MIETEN
Ihr Einsatz. Ihre Lösung.
Für den regelmäßigen Einsatz.
Eine eigene Kettenbolzenpresse für Werkstatt, Servicefahrzeug und wiederkehrende Fahrwerksarbeiten. Wir beraten zur Modellwahl und zur passenden Ausstattung.
Kauf anfragenFür das nächste Projekt.
HTPP-100 mit 100 t bei WSD mieten. Presse, Hydraulik und Zubehör werden auf den Einsatz abgestimmt. Weitere Größen und Mietmöglichkeiten prüfen wir auf Anfrage.
Mehr zur Vermietung↗
POWER TEAM × WSD
Technik kennenlernen. Mit Menschen sprechen.
WSD GmbH ist Ihr Ansprechpartner für Auswahl, Kauf, Miete und Einweisung. Testen Sie das System und erleben Sie eine Live-Vorführung bei uns am Firmenstandort – nach Terminvereinbarung.
FAQ
Gut zu wissen. Klar beantwortet.
01Was ist eine Kettenbolzenpresse?
Eine hydraulische Kettenbolzenpresse überträgt kontrollierte Presskraft auf einen Kettenbolzen. Mit geeigneten Werkzeugen unterstützt sie das Aus- und Einpressen an Raupenketten, beispielsweise bei Baggern und Planierraupen.
02Welche Kettenbolzenpresse passt zu meiner Maschine?
Entscheidend sind Bolzendurchmesser, Bolzenlänge, Kettengeometrie, Platzverhältnisse und erforderliche Presskraft. Senden Sie WSD den Maschinentyp sowie Fotos und Maße. Allein das Maschinengewicht reicht für eine Auswahl nicht aus.
03Welche Presskräfte bietet die HTPP-Serie?
Die Serie umfasst HTPP-50 mit 50 t, HTPP-100 mit 100 t und HTPP-150 mit 150 t. Alle drei Modelle sind für einen Betriebsdruck von 700 bar angegeben.
04Kann ich eine Kettenbolzenpresse mieten?
Ja. WSD bietet zunächst die HTPP-100 mit 100 t als Mietsystem an. Weitere Größen können angefragt werden. Die konkrete Verfügbarkeit und Ausstattung klären wir für Ihren Einsatz.
05Sind Pumpe und Schläuche enthalten?
Im HTPP-Herstellerpaket sind Pumpe und Schläuche nicht enthalten. WSD kann die Presse als abgestimmtes Set mit geeigneter Pumpe, Schläuchen, Kupplungen, Manometer und Transportausstattung anbieten.
06Kann ich das System vor dem Kauf testen?
Ja. Einweisung, Test und Live-Vorführung sind bei WSD nach Terminvereinbarung möglich. Ab November 2026 ist dafür das neue WSD-Gebäude in der Hauptstraße 115 in 66578 Schiffweiler vorgesehen.
07Bietet WSD Verkauf und Vermietung europaweit an?
Ja. WSD nimmt Kauf- und Mietanfragen aus ganz Europa an. Versand, Übergabe, Ausstattung und Termine werden individuell abgestimmt.
08Welche Pumpe wird benötigt?
Benötigt wird eine geeignete Hydraulikpumpe für doppeltwirkende Zylinder. Betriebsdruck, Ventilfunktion, Ölmenge, Schläuche und Kupplungen müssen zum jeweiligen HTPP-Modell passen. WSD unterstützt bei der Abstimmung.
09Passt eine Kettenbolzenpresse zu Caterpillar, Hitachi, Liebherr, Komatsu oder Volvo?
Die Marke allein reicht zur Auswahl nicht aus. Entscheidend sind die tatsächlich verbaute Kette, der Verschluss, die Bolzenmaße, der Bauraum und die erforderliche Presskraft. WSD prüft die passende Power Team HTPP-Konfiguration anhand Ihrer Angaben.
10Was bedeutet Master Pin Pusher?
Master Pin Pusher bezeichnet eine Presse für den Kettenschlossbolzen. Weitere gebräuchliche Begriffe sind Track Pin Press und Kettenbolzenpresse. Welche Bolzenarbeiten möglich sind, hängt von Presse, Werkzeugen und Kettenausführung ab.
11Reichen 100 Tonnen Presskraft für meine Baggerkette?
Die Tonnenangabe allein beantwortet das nicht. Zusätzlich müssen Bolzenmaße, Rahmenöffnung, Ausladung, Werkzeug und Zustand der Kette passen. Die HTPP-100 bietet laut Datenblatt Werkzeugsätze für 19,3 bis 60,2 mm Bolzendurchmesser; daraus folgt keine pauschale Maschinenfreigabe.
Kontakt
Ihre Maschine. Unsere nächste Aufgabe.
Schicken Sie uns Ihren Einsatzfall. Mit Fotos, Bolzenmaßen oder einer Zeichnung können wir gezielter beraten.
Neues WSD-Gebäude ab November 2026
Hauptstraße 115
66578 Schiffweiler
WSD GmbH
Mehr Werkzeuge für Ihren Serviceeinsatz.
Bei WSD GmbH erhalten Sie neben Kettenbolzenpressen auch Lösungen für Verschraubung, Heben und industrielle Hydraulik. Besprechen Sie zusammenhängende Arbeiten direkt mit unserem Team.
01 / WSD
Drehmomentschrauber
Akku-, Druckluft- und hydraulische Drehmomentschrauber für kontrollierte Verschraubungen in Werkstatt und Außeneinsatz.
02 / WSDUnterstellheber bis 50 t
Hebetechnik für schwere Baugruppen und Fahrzeuge. Tragfähigkeit, Hub und Aufstellbedingungen werden passend zur Aufgabe abgestimmt.
03 / WSDSchläuche & Manometer
Leitungen, Kupplungen, Adapter und Druckmesstechnik als Ergänzung zu Ihrem Hydrauliksystem.
04 / WSDHydraulik bis 4.000 bar
Spezialhydraulik für industrielle Montage, Demontage und Prüfanwendungen aus dem weiteren Angebot der WSD GmbH.
Die HTPP-Kettenbolzenpressen und die hier vorgestellten Pumpen arbeiten bis 700 bar. Hydraulik bis 4.000 bar gehört zu separaten Spezialanwendungen und erfordert dafür ausgelegte Komponenten.
